Шлифы известняков
Фотографии и описание результатов исследования карбонатных пород в шлифах полученных при выполнении геологоразведочных работ на карбонатное сырье для производства щебня и строительной извести.

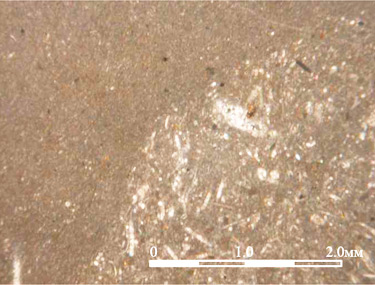

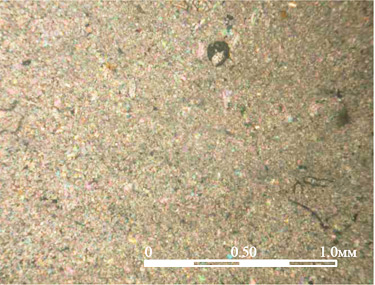

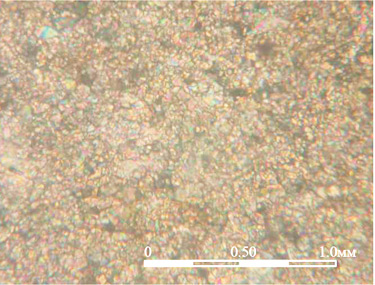

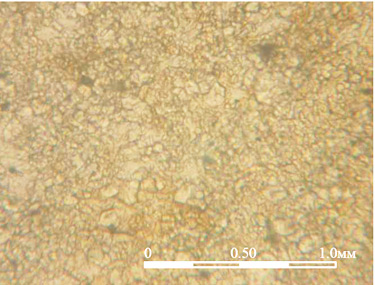

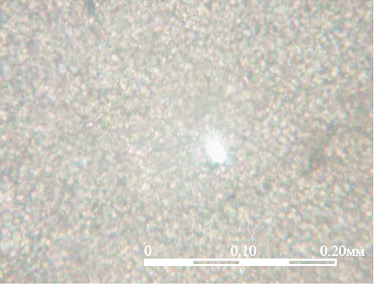

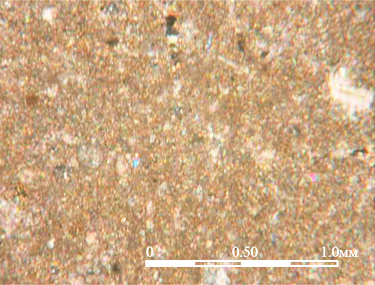

Все исследованные образцы, в большинстве своем принадлежат к известнякам, прошедшим стадии литогенеза, уплотнения, что, несомненно, сказывается на их структуре и текстуре. В своей основной массе эти породы относятся к чистым карбонатам, сложенные пелитоморфным (тонкокристаллическим) кальцитом, сложенным обычно двумя разновидностями кристаллов (они менее 0.02 мм) — одни более четко кристаллические с четко выраженными краями кристаллов; другие более расплывчатые, неясные. Такая пелитоморфная структура характерна для преобладающего числа известняков разведанного месторождения.

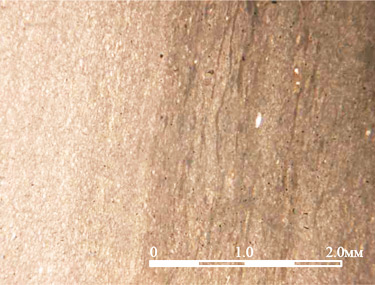

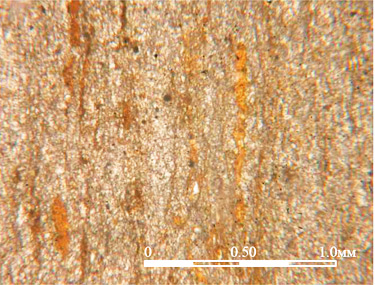

Образцы имеет массивную текстуру, и лишь крайне малое число, в одном-двух, отмечена грубой слоистостью слоев, связанную с перерывом в осадконакоплении и выветриванием.

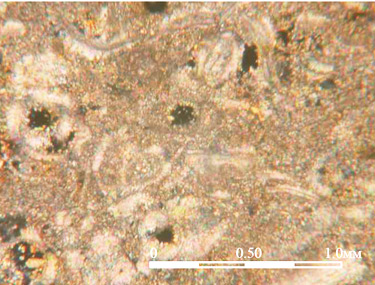

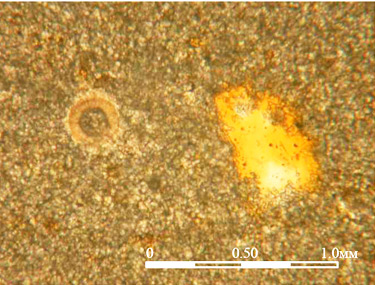

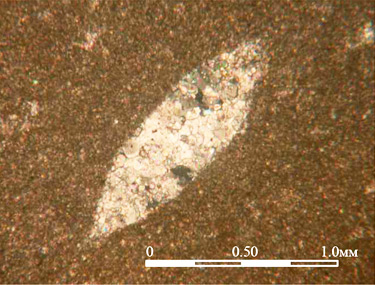

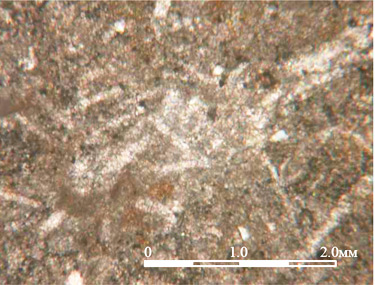

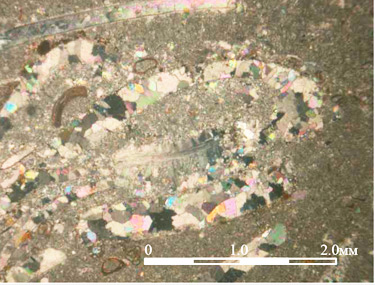

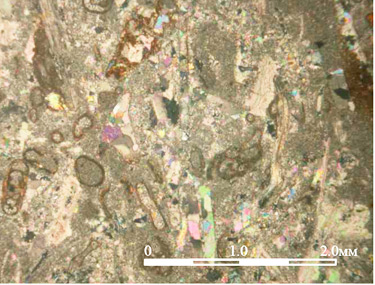

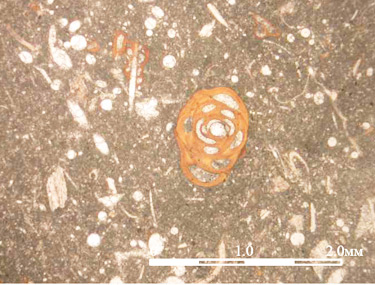

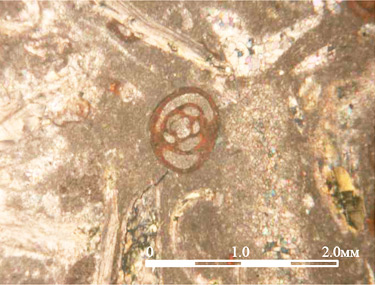

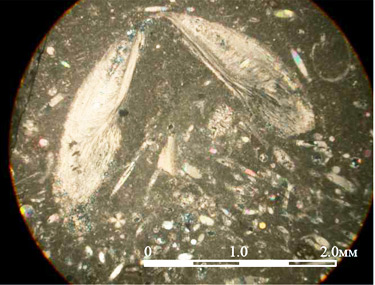

В ряде случаев встречается наличие остатков фауны и раковин. Но их не так много, и они не существенно влияют на свойства пород.

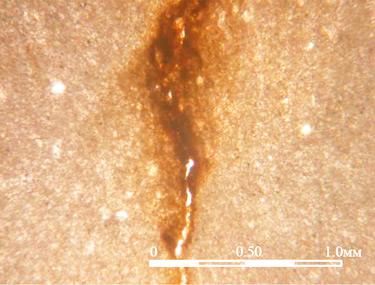

Залежи подверглись тектоническим нагрузкам, на что указывает наличие трещин выполненных крупнокристаллическим кальцитом.

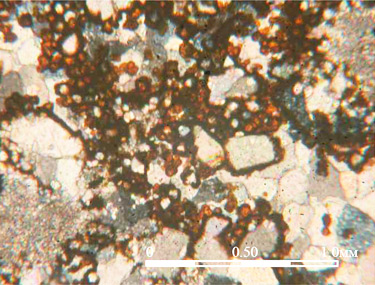

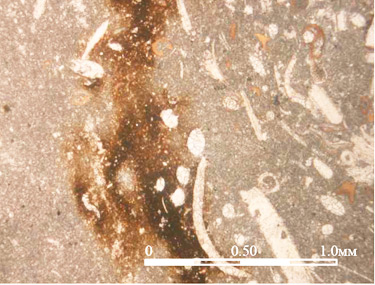

По составу продуктивная толща состоят из кальцита, всего в 2-х- 3-х пробах имелась крайне незначительная примесь отдельных зернышек кварца, и в двух наблюдались выделения кварца в средней части трещинки, заполненной в основном кальцитом и в средней части остатков раковины. Возможно, в части месторождения, имеется примесь глинистой составляющей.
Надо отметить, что наблюдались «невидимые» тонкие трещины, которые проявлялись при подготовке проб к испытания, что может сказаться при дроблении пород.
В целом представленный материал отличается массивной текстурой, что приводит к большой плотности полезного ископаемого более 2,6 г/м3, что сказывается на маленьких величинах водопоглощения (менее 1%) большим значениям скорости продольных(> 5 км/с) и поперечных волн, значительной прочности более 100 МПа в воздушно-сухом состоянии.
Такие высокие значения физико-механических свойств характерны для практически всех исследованных образцов, и только в двух они резко ухудшаются (плотность до 2,3 г/см3), прочность (52 и 39 МПа).
Подводя итоги, можно рекомендовать эти известняки для использования в качестве щебня, и вероятно, при проведении дополнительных химических анализов, в качестве известкового цемента.
