Обследование скважины водозабора. Проведение откачек.

Обследование скважины водозабора. Проведение откачек.



Обследование водозабора подземных вод выполнялось с целью уточнения гидрогеологической информации по уровням подземного месторождения и дебиту эксплуатационной скважины.

В процессе обследования были проведены сбор, систематизация и уточнение материалов по ВЗУ: геолого-техническо разреза, информации о насосном оборудовании, даты бурения, график работы и величине водоотбора на текущий момент и с начала эксплуатации, данных проведения геофизических исследований  ГИС, результаты химических анализов проб.

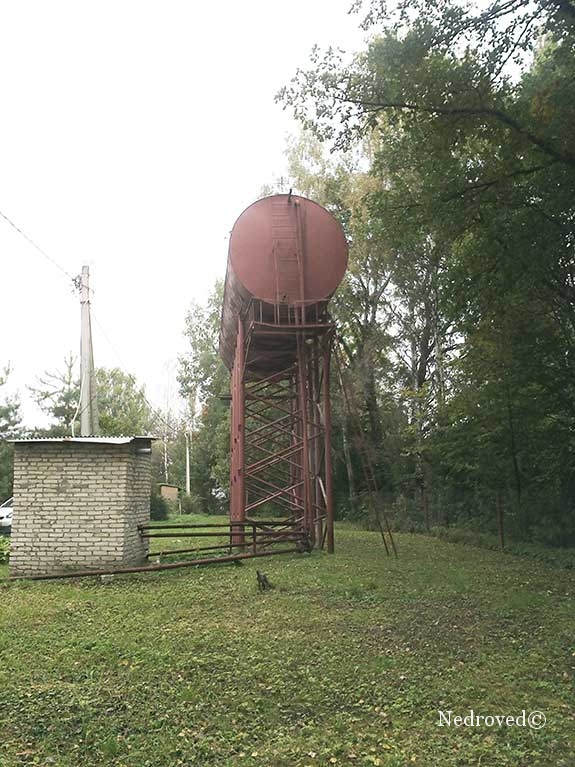

здание водоподъёма, накопительная ёмкость







Скважина расположена на огороженной, сеткой «рабица», площадке, размером 30 × 35 м. Извлекаемая из водоносного горизонта вода поступает в водонапорную башню —  резервуар объемом 30 м3, расположенную в 15 м от устья на той же огороженной территории. Площадка ВЗУ спланирована, озеленена, имеются подъездные пути и закрывающиеся на замок ворота.

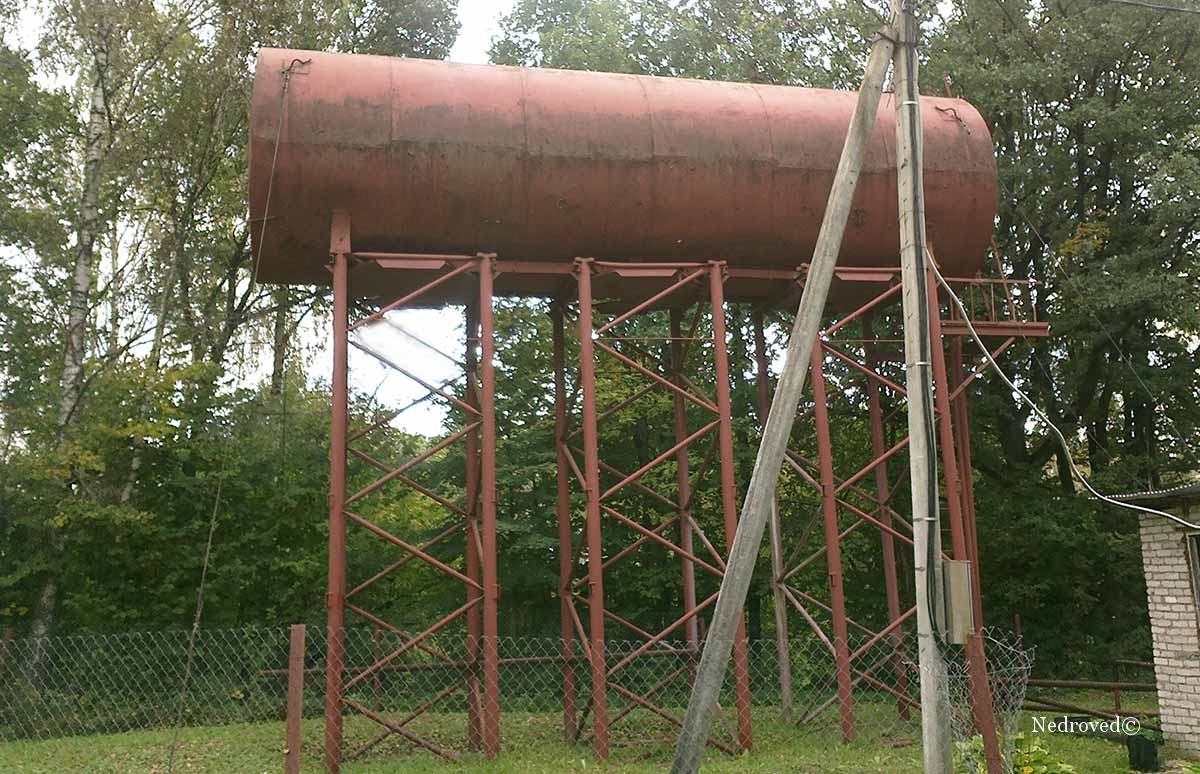

Накопительная водонапорная ёмкость

























Откачка выполнялась смонтированным в стволе, на водоподъемных насосно-компрессорных трубах погружным насосом Grundfos, включенном на ручное регулирование. Глубина установки 22 м. Сброс осуществлялся через временный водовод, в снижение рельефа в направлении реки.

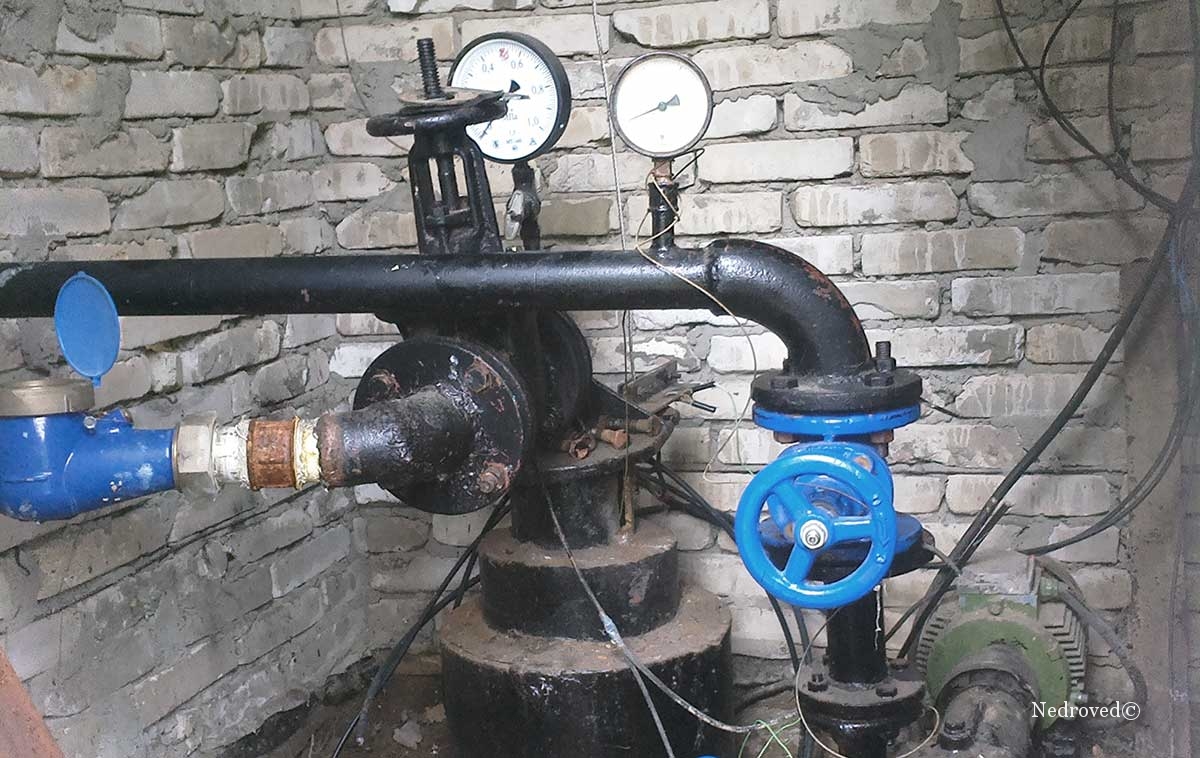

Обвязка устья рабочей скважины

При наблюдениях по расходомеру ВМХ, за семь часов откачки средний расход составил 4,4 л/сек. Замеры уровня проводились скважинным уровнемером УСК-ТЭ-150.

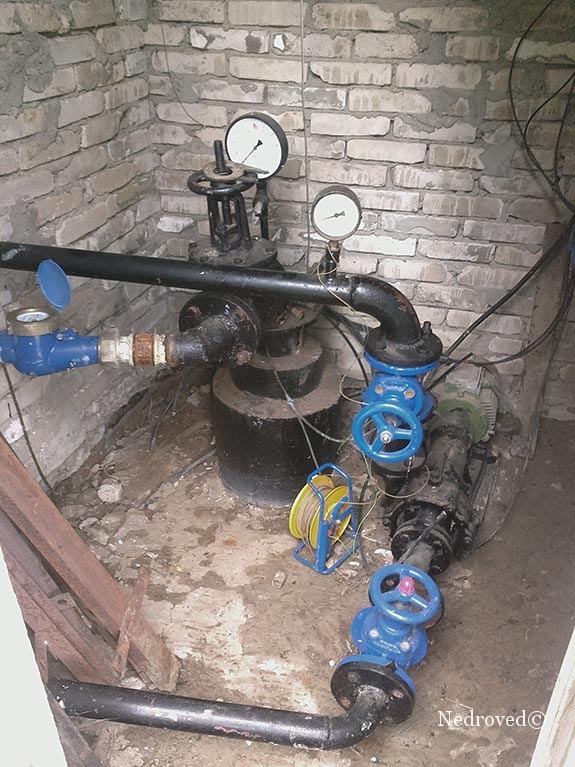

замеры при выполнении опыта по откачкам







Проведенные на водозаборе опытно-фильтрационные работы с производительностью 380 м3/сут. показали, что расчетное понижение на конец срока эксплуатации, с учетом региональной срезки, не превышает допустимо принятого значения, равного величине напора над кровлей целевого водоносного комплекса, что свидетельствует об обеспеченности проектным дебитом ВЗУ эксплуатационными ресурсами этого комплекса.





























Установленная система защиты двигателя насосного агрегата производит отключение электронасоса при перегрузках, коротких замыканиях и неполнофазных режимах сети, а также осуществляет автоматическую остановку при понижении ниже допустимого значения предотвращая сухой ход.

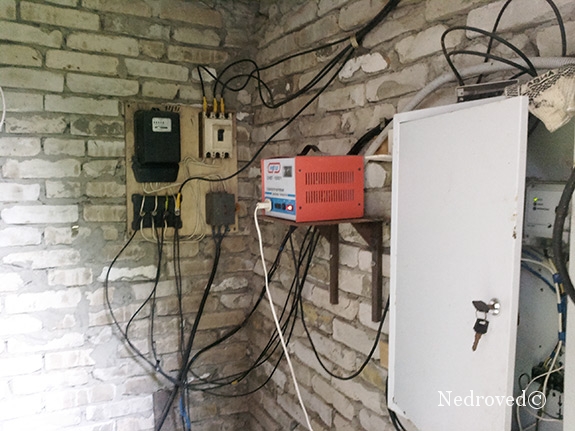

энергоснабжение погружным электронасосом

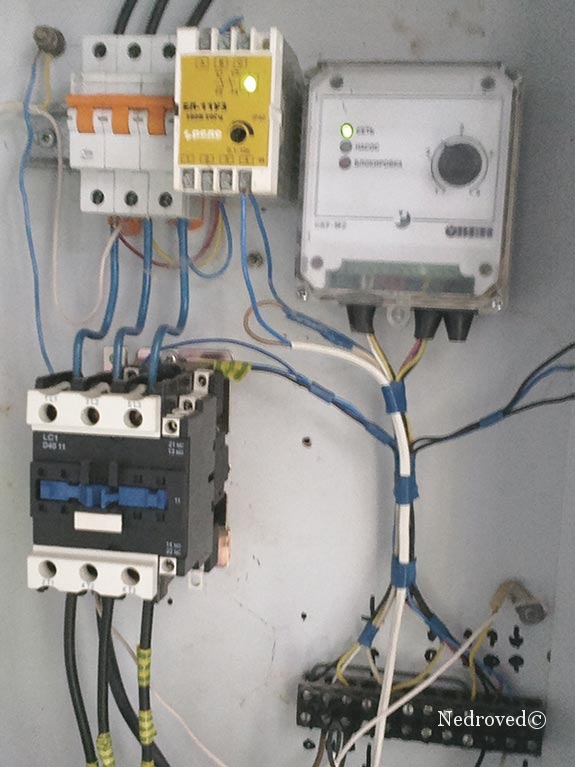

защита, управление электродвигателем

























Устройство управления насосом осуществляет местный и дистанционный пуск и остановку и управляет в автоматическом режиме в зависимости от объема воды в водонапорной башне.

стабилизатор напряжения на водозаборной станции
