Выполнение работ по оценке эксплуатационных запасов пресных подземных вод на участке недр действующего водозабора.

В соответствии с техническим заданием назначением данной работы являлось оценка подземных вод каширского водоносного горизонта на действующем водозаборе по категории В.

Заявленное потребное количество 60 м3/сут. Объект расположен в пределах Лопаснецкого месторождения подземных вод, выделенного при региональной оценке запасов Московского региона.

Комплекс геологоразведочных изысканий выполненных ООО «Союз Геопроект» по участку недр включал в себя сбор, анализ и систематизацию имеющейся информации, обследование водозаборного узла, проведение опытно-фильтрационных работ, отбор проб для лабораторных испытаний, гидрогеохимические исследования и проведение оных, камеральная обработка полученных данных, составление отчета по оценке см. образец.





Режим эксплуатации сезонный только в летний период. Добываемые подземные воды предназначены для хозяйственно-бытового водоснабжения потребителей садового некоммерческого товарищества.  Расчётный срок службы 25 лет.

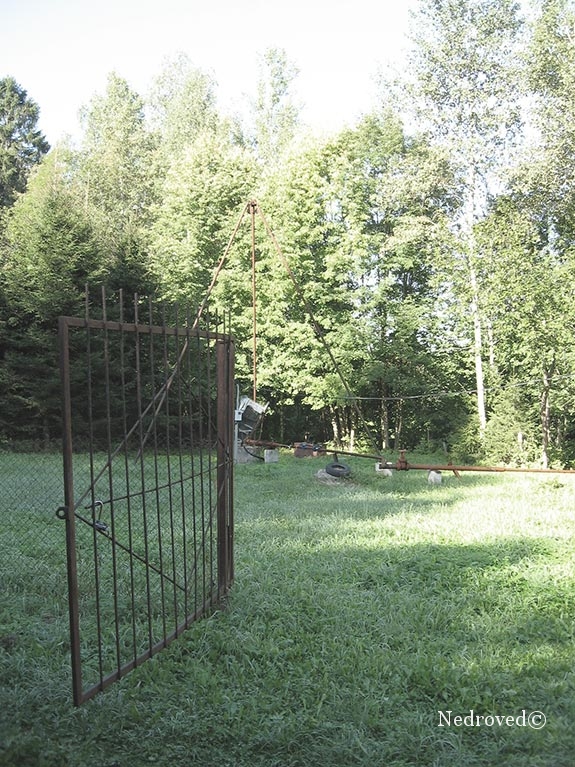

участок огорожен, территория озеленена

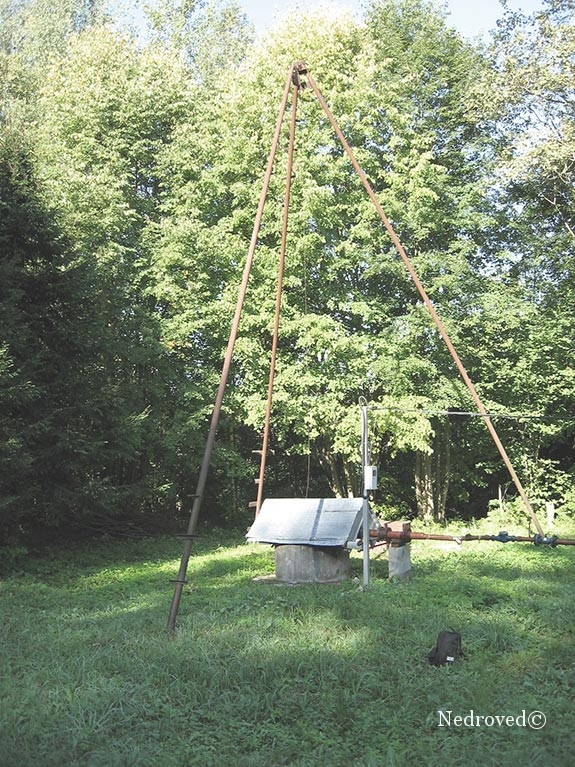

ВЗУ подземных вод











































Устье расположено в железобетонном кессоне, дно которого зацементировано. Оголовок герметично закрыт, оборудован расходомером и краном для отбора проб. По периметру первой зоны санитарной охраны установлено ограждение.

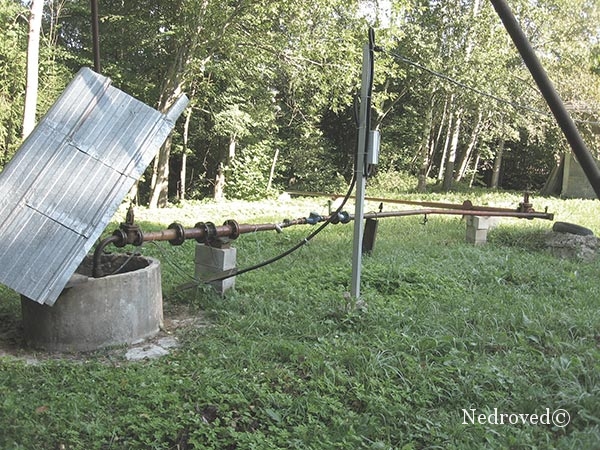

доступ к скважине обеспечивается поднятием крышки

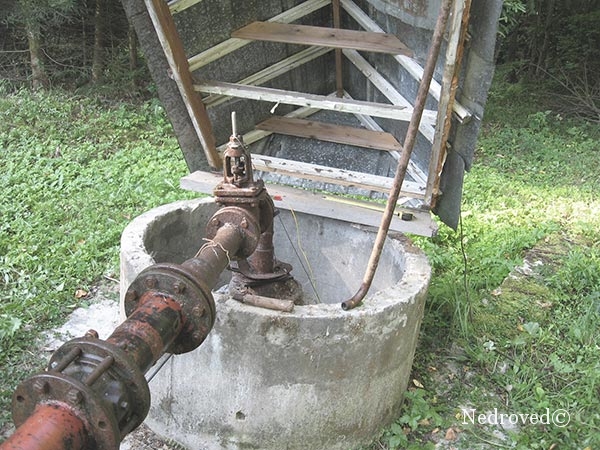

водозаборная скважина



























Опытно-фильтрационные исследования проводились по стандартной методике с учётом технических условий эксплуатации ВЗУ, с целью оценки фильтрационных параметров целевого водоносного горизонта. В составе ОФР была выполнена одиночная откачка электропогружным насосом марки ЭЦВ. Откачка выполнялась на одном максимальном понижении при постоянном расходе. Замеры выполнялись с использованием электроуровнемера УСП-Э-200 и стационарного водомера и секундомера. Наблюдения велись как за сработкой уровня подземных вод, так и за восстановлением. При дебите 2,9 л/с снижение составило 0,81 м.

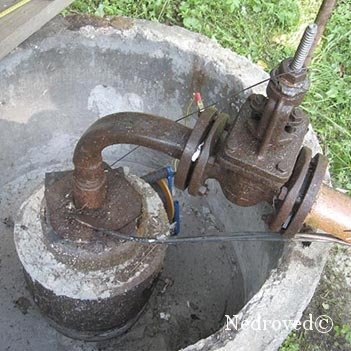

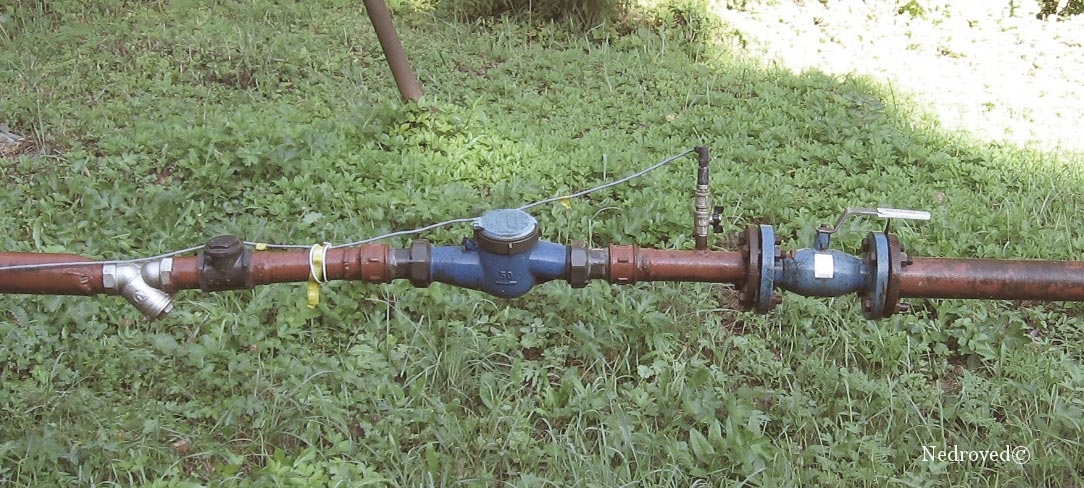

водозабор оборудован расходомером, задвижкой, краном для отбора проб

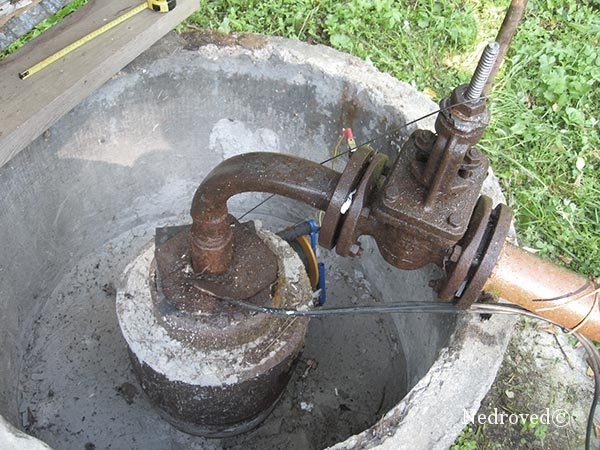

устье водозаборной скважины



Выводы по результатам оценки подземных вод:

Проведенные опыта с производительностью в 250 м3/сут. показали, что расчетное понижение, на конец срока использования  — 25 лет, не превышает величины допустимого принятого уровня, равного напору над кровлей, что свидетельствует об обеспеченности проектных объемов водозабора эксплуатационным ресурсам целевого водоносного комплекса.

















Насосный агрегат типа ЭЦВ на обследуемом узле подключен через специализированное устройство управления, индикации и защиты для скважинных насосов.

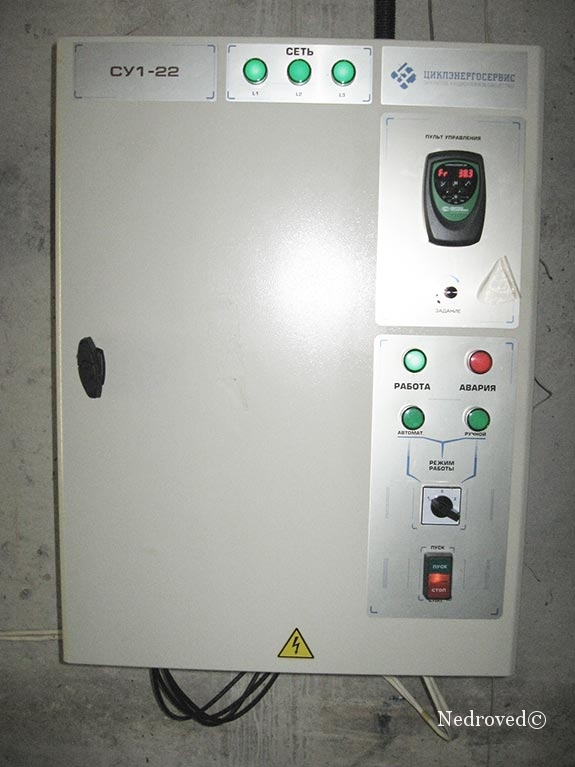

Станция управления насосным агрегатом СУ1-22







СУ1-22 предназначена для автоматического, дистанционного и местного управления трехфазным электродвигателем погружного агрегата и защиты его от перегрузок по току, короткого замыкания, неполнофазного режима сети и сухого хода. Станция представляет собой металлический ящик навесного типа с открывающейся дверцей. На лицевой панели установлены элементы индикации и пульт программирования. Внутри ящика смонтированы: автоматический выключатель, магнитный пускатель, блок трансформаторов, блок логической обработки сигналов.

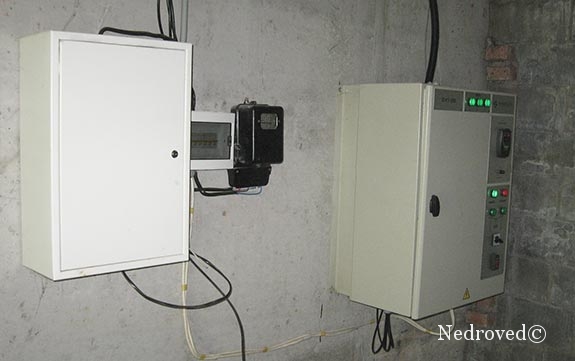

система энергоснабжения и контроля за погружным насосом
